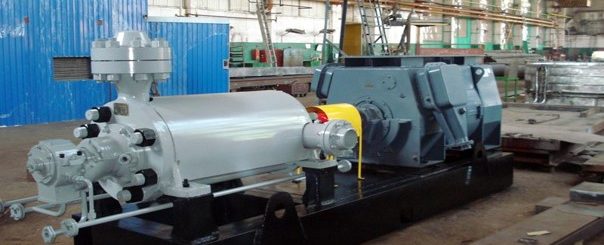

Рисунок11н

Насосы

Для подшипников скольжения, используемых в насосах любой конструкции, НПК «ПРОМЫШЛЕННЫЕ ТЕХНОЛОГИИ» предлагает оптимальное решение по применению полимерных материалов.

Применение подшипников в насосах, требующих принудительной смазки с использованием масло-станций, позволяет перейти к пассивной картерной смазке и значительно расширить диапазон эксплуатации оборудования в жестких климатических условиях. Значительно увеличивается удобство эксплуатации и ремонтопригодность оборудования.

Применение подшипников в насосах, не требующих принудительной смазки, значительно увеличивает производительность и надежность. Позволяет исключать системы смазочных масел и уплотнения валов, что способствует уменьшению размера и веса насосов, а также снижает энергопотребление.

В насосах, где подшипники  смазываются водой или технологической жидкостью, применяемые нами материалы обеспечивают химическую стойкость к жидкостям.

Полимерные подшипники могут также применяться в насосах с пассивной масляной смазкой. В подшипниках с полимерной футеровкой создается тонкий гидродинамический слой смазки и модифицированного графита, что обеспечивает высокую нагрузочную способность и длительный срок службы. Данные подшипники широко используются в многофазных бустерных насосах, в том числе и для нагнетания нефти, воды, в криогенных и подводных насосах

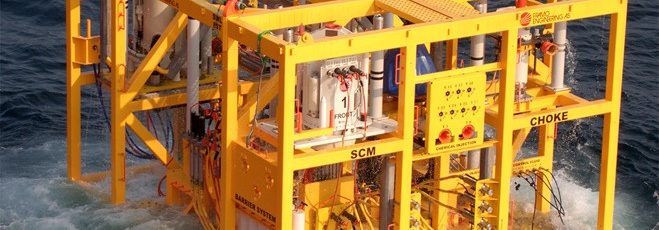

Рисунок1н

Подводные насосы и моторы

Упорные и опорные подшипники с полимерной футеровкой широко используются в многофазных дожимных насосах и насосах для нагнетания воды. Обеспечивают удовлетворение потребностей с высокой нагрузочной способностью и длительном сроке службы.

Электрические погружные насосы (ЭЦН)

Упорные подшипники с полимерной облицовкой применяются при работе в условиях высоких температур (до 250 °C) и нагрузками до 10 Мпа. Они используются для компенсации теплового расширения в местах уплотнений и оптимизируют нагрузку насоса. Также обладают дополнительным преимуществом — обеспечивают электрическую изоляцию.

Водяные насосы

Полимерные подшипники используют технологические жидкости в качестве смазки, что требует меньше уплотнений в насосе и устраняет необходимость в отдельной системе смазки маслом. Полимерные подшипники, эксплуатируемые  с нейтральными жидкостями, обеспечивают работу с высокой нагрузочной способностью. Твердые полимерные подшипники могут выдерживать нагрузки до 10 МПа в чистой воде и успешно используются в насосах обратного осмоса, питательных насосах котлов и насосах для обезвоживания шахт.

Водонаполненные двигатели

Упорные подшипники с полимерными поверхностями выдерживают высокие нагрузки в насосах, двигатели которых заполненных водой и смазывающихся водяным охлаждением.

Насосы для горячей и холодной воды

На предприятиях ЖКХ и Водоканалов эксплуатируются более 150 000 насосов большой мощности, в основном ЦНС и ЦНСг. Данные насосы эксплуатируются на водозаборах, фильтровальных и очистных станциях, системах  подачи горячей и холодной воды. В среднем подшипники требуют ремонта каждые 2 года, а использование наших подшипников способствует увеличению срока межремонтного и регламентного обслуживания, что в свою очередь значительно сокращает издержки на содержание оборудования.

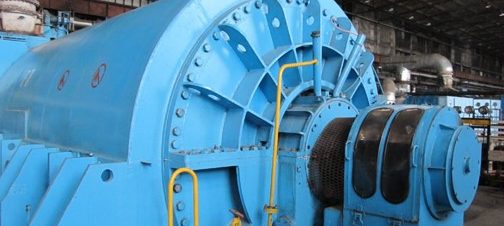

Рисунок3н

Подпиточные и циркуляционные насосы для ТЭЦ

Из всех элементов вспомогательного оборудования питательные насосы являются наиболее сложными агрегатами.  В крупных блочных установках питательный агрегат по своему месту и назначению может быть отнесен к основному тепломеханическому оборудованию энергоблока.

В энергетике Российской Федерации, для установок мощностью до 200 МВт включительно, в качестве привода к питательным насосам применяется электрический двигатель, который прост и удобен в эксплуатации, а при мощности менее 6 МВт дешевле и экономичнее, чем турбина аналогичной мощности.

Количество питательных насосов, эксплуатируемых в энергетической системе России, в настоящее время составляет более 80 000 (включая генерирующие установки от 30 до 350 МВт.) Общая потребность рынка, составляет не менее 7 000 подшипников в месяц.

Насосы для транспортировки нефти

Применяются на нефтеперекачивающих станциях (НПС), нефтепроводах или нефтепродуктопроводах. В эксплуатации находится более 6 500 насосов магистрального типа серии НМ.

Насосы для нефтехимического производства

Все насосы работают в паре с электродвигателем и объединены общей системой смазки. Подшипники нашего производства позволяют вести эксплуатацию агрегатов на картерной смазке, тем самым, уйти от использования маслостанции, и уменьшить объем масла в системе в 20 раз.

Насосы поддержания пластового давления (ППД)

Насосы производства АО «Группа ГМС» (ЦНС-180, ЦНС-240, ЦНС-500 и т.д.) применяются во всех отраслях добычи, транспортировки и переработки нефти и газа. Используются в горнодобывающей отрасли, для откачки грунтовых вод, циркуляции горячей воды в системах отопления ЖКХ, химических комбинатах и т.д. Количество данных насосов, эксплуатируемых в России, в настоящее время составляет более 12 000 штук.

При эксплуатации в южных регионах страны в летний период, существует проблема выправления баббита по причине сильного нагрева ЦНС (более 100 °C). Выход из строя по данной причине насчитывает десятки тысяч случаев.

Подшипники нашего производства могут работать при температуре 250 °C, что абсолютно исключает выход из строя подшипников по причине перегрева. Общая потребность данных подшипников составляет более 900 штук в месяц.

Исследования показывают, что применение полимерного антифрикционного слоя приводит к повышению КПД насосов. Согласно испытаниям, годовая экономия электроэнергии, например, на насосных агрегатах ППД ЦНС-180 в паре с электродвигателем СТД-1600, составляет около 500 тыс. мВт/ч, или 1 – 1,5 млн. руб.

Опорные подшипники

Специально сконструированные опорные вкладыши и опорные подшипники в сборе наиболее подходят для конкретных условий эксплуатации. Благодаря специальным приспособлениям, например, масло-накидывающим кольцам, наши подшипники передают радиальные нагрузки с минимальными потерями мощности и оптимальными динамическими характеристиками

Упорные подшипники

Полимерные материалы применяются для любых подшипников с фиксированным профилем для легких нагрузок, саморегулируемых колодок для более жестких условий эксплуатации, наклонных колодок с пассивной или принудительной смазкой для выполнения особых технических требований.

Опорно-упорные подшипники

Опорно-упорные подшипники включают в себя специально адаптированные опорные и упорные подшипники, предназначенные для взаимодействия с масляной системой или работающие как полностью автономный узел.
